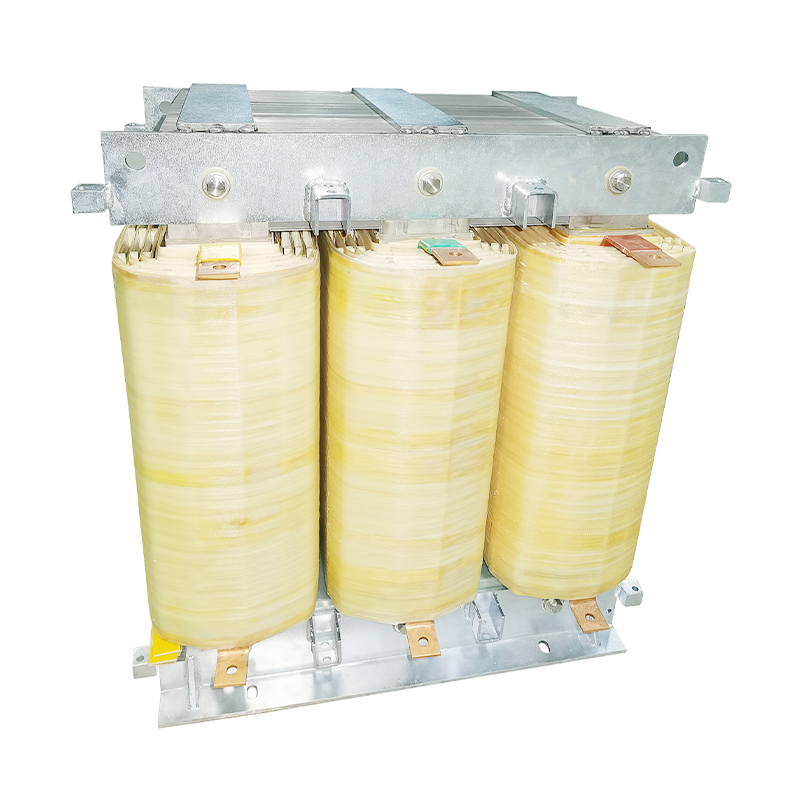

3300V filterreaktor

I elnetsystemet er der talrige harmoniske kilder såsom ensrettere, omformere og frekvensomformere. De højordens harmoniske, de genererer, udgør en alvorlig trussel mod sikker drift af hovedtransformatoren og andet elektrisk udstyr i systemet. For at imødegå denne udfordring anvendes filterreaktorer i vid udstrækning i høj- og lavspændingsfilterskabe. De arbejder i serie med filterkondensatorer og absorberer, ved præcist at indstille til specifikke resonansfrekvenser, effektivt harmoniske strømme af tilsvarende frekvenser i elnettet. Reaktanshastighedsdesignet er fleksibelt, herunder muligheder som 1%, 5,67%, 6%, 12% og 13%, som effektivt kan undertrykke 3., 5., 7., 11., 13. og højere ordens harmoniske.

Kernefordelen ved denne filterreaktor er, at den ikke kun reducerer harmonisk interferens i elnettet markant, men også optimerer systemets effektfaktor, hvilket giver robust støtte til sikker og stabil drift af elnettet. Specifikt har denne filterreaktor følgende bemærkelsesværdige egenskaber:
- Diverse design: Tilgængelig i både trefasede og enfasede typer, der alle anvender jernkernetørtypedesign for at sikre fremragende ydeevne i forskellige anvendelsesscenarier.
- Jernkerne af høj kvalitet: Fremstillet af koldvalsede siliciumstålplader af høj kvalitet med lavt tab. Jernkernesøjlerne er omhyggeligt segmenteret med epoxylaminerede glasdugplader, hvilket sikrer, at reaktorluftspalten forbliver stabil under drift.
- Effektive spoler: Viklet med flad kobbertråd af F-grad eller H-grade, spolerne er tæt og ensartet arrangeret, hvilket effektivt forbedrer reaktorens samlede ydeevne.
- Avanceret behandling: Filterreaktorens spoler og jernkerne gennemgår en række omhyggelige processer, herunder forbagning, vakuumimprægnering og varmehærdning. H-grade imprægneringslak bruges til at sikre, at spolerne og jernkernen er tæt bundet, hvilket forbedrer reaktorens holdbarhed og stabilitet.
- Kvalitetsmaterialer: Klemmerne, fastgørelserne og andre komponenter i filterreaktoren er lavet af ikke-magnetiske materialer, hvilket sikrer en højkvalitetsfaktor og stor filtreringseffekt.
- Anti-korrosionsbehandling: Alle udsatte dele gennemgår streng anti-korrosionsbehandling, hvilket sikrer langsigtet stabil drift selv i barske miljøer.
- Effektiv og energibesparende: Denne filterreaktor har lav temperaturstigning, lavt tab, høj omfattende udnyttelsesgrad og bekvem installation.
