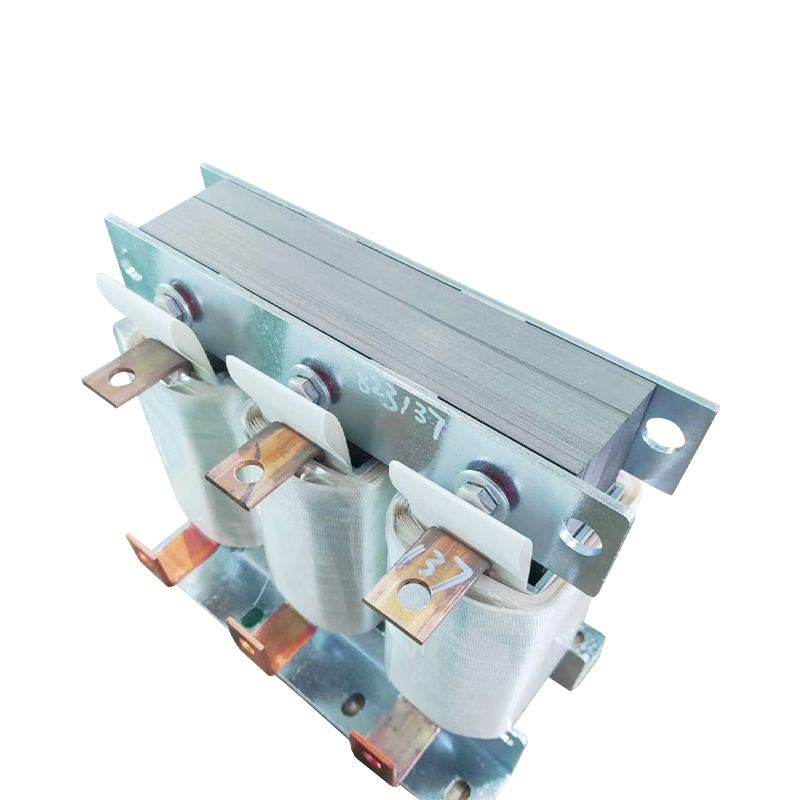

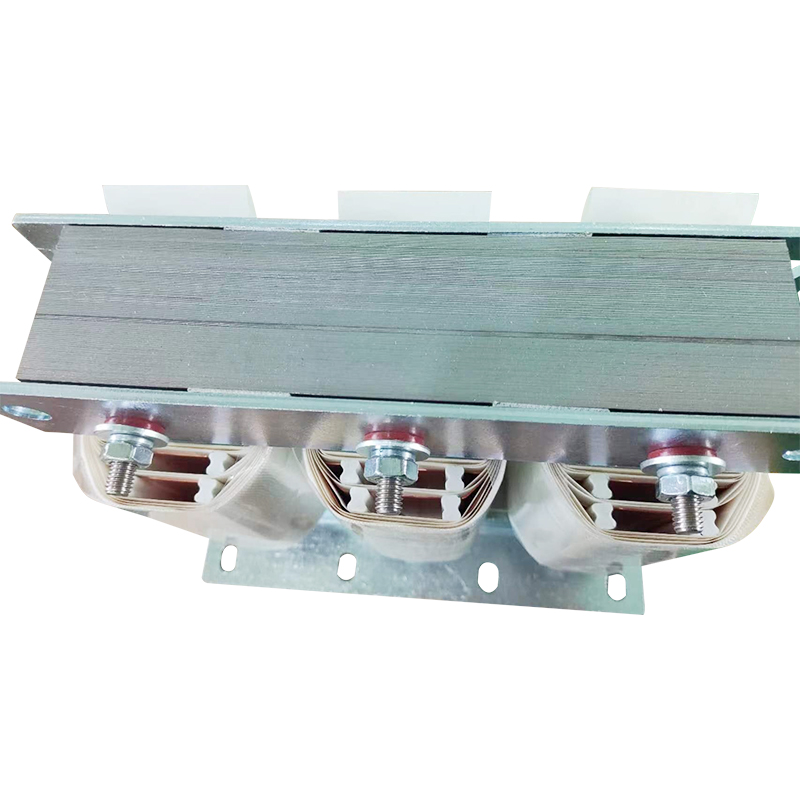

660V trefaset filterreaktor

Produktegenskaber

I elnet er der talrige harmoniske kilder såsom ensrettere, omformere og frekvensomformere. De højordens harmoniske, der genereres af disse enheder, kan i alvorlig fare bringe den sikre drift af hovedtransformatorer og andet elektrisk udstyr i systemet i fare. Filterreaktorer er meget udbredt i høj- og lavspændingsfilterskabe. De er forbundet i serie med filterkondensatorer og tunet til en specifik resonansfrekvens for at absorbere harmoniske strømme af tilsvarende frekvenser i elnettet. Reaktanshastighederne er 1 %, 5,67 %, 6 %, 12 % og 13 %, der er i stand til at eliminere 3., 5., 7., 11., 13. og højere ordens harmoniske. Når filterreaktorer er forbundet i serie med kondensatorer, absorberer de effektivt gitterharmoniske og forbedrer systemets effektfaktor, hvilket spiller en væsentlig rolle i den sikre drift af systemet.

Funktioner:
1. Filterreaktoren fås i både trefasede og enfasede typer, som begge er jern-kerne tør-type.
2. Jernkernen bruger koldvalsede siliciumstålplader af høj kvalitet med lavt tab. Kernesøjlerne er opdelt i ensartede små sektioner af flere luftspalter, som er adskilt med epoxylaminerede glasdugplader og limet med et specielt klæbemiddel for at sikre, at reaktorens luftspalte ikke ændres under drift.
3. Spolerne er viklet med flad kobbertråd af F- eller H-kvalitet og anbragt tæt og ensartet.
4. Efter montering gennemgår filterreaktorens spoler og jernkerne en forbagning → vakuumimprægnering → varmehærdningsproces, hvor der anvendes H-grade imprægneringslak til at binde spolerne og jernkernen fast sammen.
5. Klemmerne, fastgørelseselementerne og andre dele af filterreaktoren er lavet af ikke-magnetiske materialer for at sikre en højkvalitetsfaktor og god filtreringseffekt.
6. Alle udsatte dele er behandlet med anti-korrosionsforanstaltninger.
7. Den har lav temperaturstigning, lavt tab, høj omfattende udnyttelsesgrad og er nem at installere.
